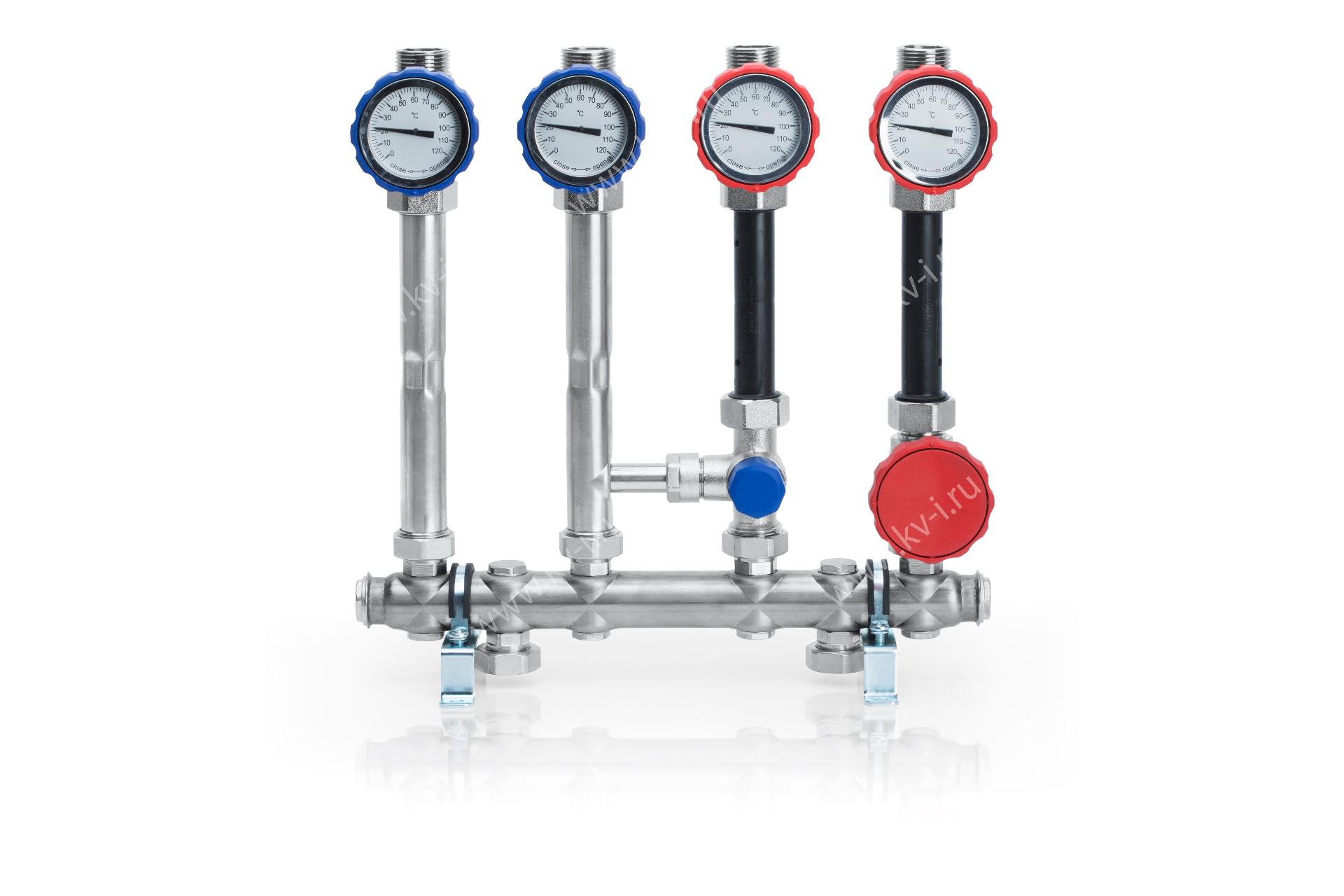

Насосно-смесительная группа Mix-Unit UFK-0, без гидрострелки (без насоса), HANSA

Насосно-смесительная группа Mix-Unit, модель UFK-0, HANSA

Мы рекомендуем применять данное оборудование не только с настенными котлами, но и с напольными; основные параметры, предрасполагающие к использованию группы - мощность не превышает 50 кВт  при ΔT 20º С, отсутствие своего насоса.

Распределительный коллектор данной модели разделен на 2 части посередине. С одной стороны проходит подающий поток теплоносителя, а с другой - обратный. На коллекторе установлены две насосные группы: HANSA UK-0 - для радиаторного отопления без смесителя, и FW-0 – смесительная для теплых полов, с функцией поддержания постоянной температуры подающий линии.

 Открутив 2 заглушки снизу коллектора возможно установить дополнительную прямую насосную группу типа UK-0. Тем самым получив 3 контура.

Сравнение

Самая лучше мотивация к применению UFK-0, HANSA – стоимостное сравнение двух решений, стандартного и нового.

Если пойти классическим путем или, назовем его, удобным и распространенным, то надо брать распределительный коллектор на 2 выхода: HKV-2, насосные группы UK-O и FW-0, а также настенные консоли WH.

Общая стоимость данного комплекта будет равна 40 348 рублей.

Аналог в виде UFK-0 – 25 249 рублей.

Отличная разница, неправда ли?

Характеристики:

• Максимальное рабочее давление 6 бар;
• Максимальная рабочая температура 100º С;
• Распределительный коллектор из нержавеющей стали X5CrNi18-10 (AISI 304) диаметром 35х1,5 мм;
• Максимальный расход теплоносителя через коллектор при скорости 1 м/с = 2,14 м³/час;
• Максимальный расход теплоносителя через прямой контур 1,5 м³/ч при ΔT= 20K до 35 кВт Kvs=11 м³/ч;
• Максимальный расход теплоносителя через смесительный контур 0,86 м³/час при ΔT 10º С до 10 кВт (Kvs 1,84 м³/час);
• Температура смесительного контура регулируется бесступенчато посредством термостатической головки в пределах от 20º С до 50º С (возможна установка термоголовки с диапазоном до 70º С);
• Для автоматического управления температурой смесительного контура необходимо установить сервопривод;
• Насосная группа поставляется с пластиковыми вставками без насоса. Монтажная длина насоса L =130 мм х 1’’;
• Подключение со стороны котла: подающей и обратной линии через накидные гайки (американки) 1”. Подключение со стороны системы отопления: наружная резьба 1”;
• На обратной и подающей линии установлены шаровые краны Ду25 с термометром 0-120°С;
• Длина: 370 мм/ Ширина: 420 мм/ Вес: 5.2 кг.

Комплект поставки

• 4 шаровых крана DN25 с встроенными в рукоятку термометрами;
• 2 хомута с комплектом дюбелей и шурупов;
• В насосной группе установлен распорный элемент 130 мм вместо насоса;
• Присоединительная резьба насоса 1";
• Трехходовой смеситель DN20;
• Термостатическая головка 20-50 °С.

Примечание:

• Присоединение компактной насосно-смесительной группы HANSA Mix Unit модель UFK-0 со стороны котла: накидными гайками 1" ВР с плоским уплотнением;
• Присоединение компактной насосно-смесительной группы HANSA Mix Unit модель UFK-0 со стороны систем отопления: наружная резьба 1".
