Установка теплообменника и насосных групп HANSA в Сочи

Некоторое время назад, осенью 2018 года, к нам обратился покупатель с крайне нетривиальным запросом. Если в двух словах, то ему был нужен теплообменник для съема тепла с камина. Мы подробно пообщались, утрясли все детали и, встретившись, передали заказчику заинтересовавшее его оборудование. При получении услышали:

- Ребят, в жизни теплообменник выглядит сильно лучше, чем на фотографиях.

- Вам нравится?

- Да, очень. Только переснимите фотографии для сайта, а то при первом взгляде никакого положительного впечатления на картинках он не производит. А на самом деле – ух!

- Услышали!

Сказано – сделано: переснятые фотографии доступны на нашем сайте в разрешении более чем в 4K.

Теперь о самом объекте и той задачи, которая была нам заявлено. Пунктуация аваторская, текст авторский:

«Дом в сочи из шлакобетона 80 мкв. Потери около 77 квт в самый холодный день(-7) буду утеплять конечно.

Отапливаюсь тепловым насосом воздух - вода 10 квт  Также акватопка Мета Эльба 800Ш - 8 квт по воде ( в контур залита присадка против коррозии) Также солнечные плоские коллекторы два поля 4 штуки на крыше и 3 вертикально на стене ( в контур залит 30% антифриза) Два бака по 300 литров из нержавейки. В одном теплообменник из 20 метров гофры 20А и САМОЕ УЖАСНОЕ ТОЛЬКО ТРИ ОТВОДА ИЗ БАКА  в другом один теплообменник для СП - 10 метров 20А и два по 20 метров 20А-последовательно для нагрева ГВС проточно плюс куча выводов. Ну насосы там и прочее.

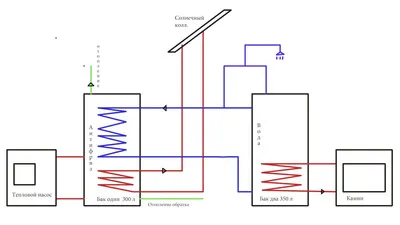

Первый этаж теплые полы два по 12 м2 и пристенный радиатор - все из нерж гофры каждая ветка по 50 метров 15А Второй этаж радиаторы RIFAR в сумме 36 секций Все разведено от одного коллектора - теплые полы через термоголовки головки HERZ (меряют по воде если горячо закрываются) радиаторы напрямую с вентилями для балансировки на коллекторе Схема грубая в приложении.

Все работает два года, топлю в основном  только по ночному тарифу ну иногда воду нагреть помыться вечером часа 2. Летом 90 проц ГВС- от солнца. Иногда тепловой насос. Когда дома - балуюсь камином/

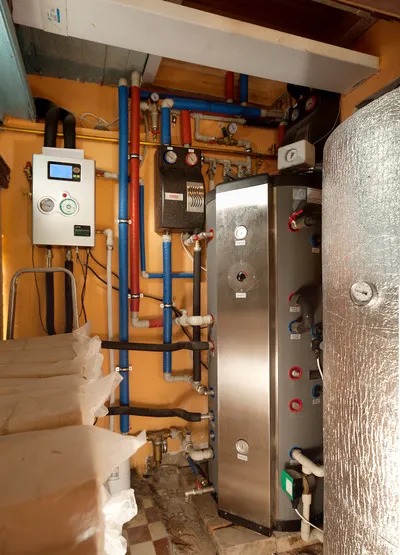

Тепловой пункт смонтирован временно - там теперь сделал ремонт и пора переделать все как надо. Фото (до ремонта ) приложил. Что хотелось бы и что не нравится^

- желательно раздельная работа ТН на ГВС или отопление (хотел бы использовать его продвинутую погодозависимую автоматику для этого);

- солнечные панели работают на теплообменник который слишком мал - всего 1 м кв из гофры в баке.- к нему думаю подключить те три панели что на стене, а для 4 пока не знаю;

- слишком много ручных переключений - отдыхающим сложно разобраться;

- хотелось бы сохранить возможность нагрева ГВС камином - очень удобно. А для водяного отопления его не использую;

- проточный нагрев ГВС удобно - вода всегда чистая, но напор меленький;

- самая проблема большая - мало места, хотелось бы все компактнее;

-обязательно нужен сброс тепла от бака с солнечными коллекторами летом (постоянно грею теплые полы в ванной и иногда на кухне иначе конденсат.

Теперь же, текст от покупателя, чтобы максимально полно понять область и особенность применения купленного им продукта Hansa. От нас мы добавим только один комментарий: дом счастливого обладателя теплообменника находится в СОЧИ, потому необходимости в полноценной системе отопления у него, разумеется, нет. Отсюда и такое решение по выбору оборудования. Оно оригинально и крайне интересно, так что, парни из Краснодарского края, берите на вооружение!

Отзыв клиента

«Одна насосная станция (группа с термоголовкой) работает на систему отопления. Включается контроллером по разнице температур между подачей от теплового насоса, камина или солнечных коллекторов и температурой контура отопления с учетом гистерезиса (3 градуса), а также времени суток.

Летом для теплых полов и 45º С достаточно, а вот зимой, пока дом не утеплен, в холодные дни хотелось бы иметь возможность подавать теплоноситель до 55 º С. Эту температуру тепловой насос сам регулирует по кривым в зависимости от показателей на улице и в помещении (максимум - 55º С).

В ближайшее время хочу поменять термостатическую головку, так как идущая в комплекте с насосной группой дает подачу максимум 45º С. А в полностью снятом состоянии, если её открутить, то 50 º С. А у Вас, как я знаю, есть термоголовки с выносным датчиком до 70 º С.

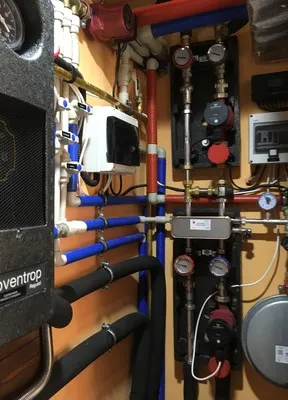

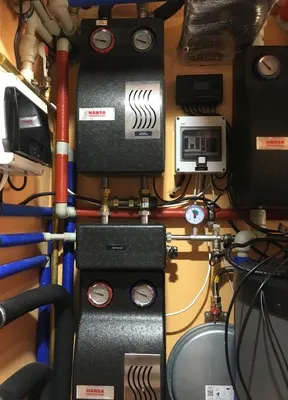

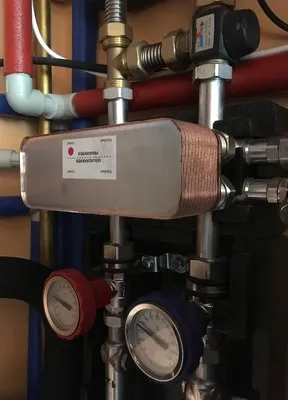

Еще две насосные группы HANSA и пластинчатый теплообменник работают на подачу в бак от камина с акваконтуром. Я пошел на усложнение схемы, потому что хочу иметь отдельный каминный контур, куда залит специальный препарат против коррозии и накипи -  называется Protektogen от Clariant (показал себя он замечательно), и для того, чтобы возможный шлам от котла из черного металла не попадал в систему отопления, сделанную полностью из нержавейки.

В группах установлены два насоса Альфа 2 L 25-40. Хорошие, качественные, самобалансируемые.
Все смонтировано компактно, а по мощности соответствует потребностям дома (максимум до 8 кВт в отоплении и 10 кВт в камине).

В целом все отлично, теплообменник очень подходящий оказался, камин так и не смог его вскипятить. Проживающим в сходных с моими погодных условиях – настоятельно рекомендую!»
