Узел сочленения PP-R

Фланцевое соединение применяют на трубопроводах диаметром более 40 мм., когда есть необходимость произвести монтаж двух деталей, обеспечив переход стальной трубы на полипропиленовую или же установить запорную арматуру (например, задвижку); в этой ситуации лучший вариант — переход через фланцы: в будущем это дает выигрышную возможность осуществить демонтаж, чтобы произвести замену или выполнить ремонт оборудования.

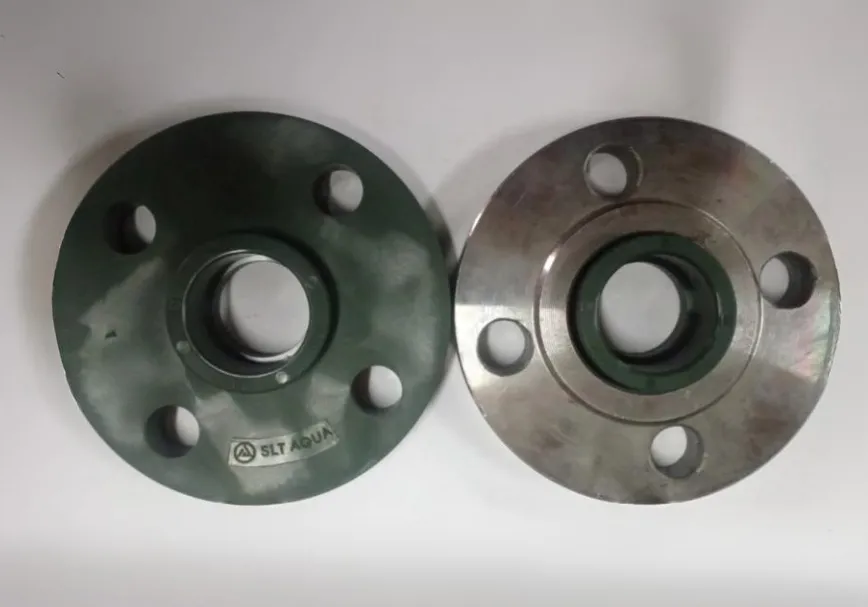

Пластиковый бурт		Стальной фланец
Бурт ПП-Р AniFire	Нар. диаметр	Фланец	ПНД труба	Вн. диаметр фланца	Кол-во отверстий	Болты/шпилька	Прокладка ТМКЩ
315	317	300	315	338	12	М24	DN300
250	252	250	250	273	12	М20	DN250
200	202	200	200	225	12	М20	DN200
160	161	150	160	178	8	М20	DN150
140	141	125	140	158	8	16х100	DN125
125	158	125	140	158	8	16х100	DN125
110	130	100	125	135	8	16х90	DN100
90	108	80	90	110	4	16х90	DN80
75	90	65	75	92	4	16х90	DN65
63	76	50	63	78	4	16х90	DN50

Комплект для сборки фланцев должен состоять (на примере бурта 110мм)
№	Наименование	Кол-во
1	Бурт/втулка под фланец	2
2	Фланец стальной под бурт АФ	2
3	Прокладка ТМКЦ DN100	1
4	Болт 16х90	8
5	Шайба А16	16
6	Гайка М16	8
