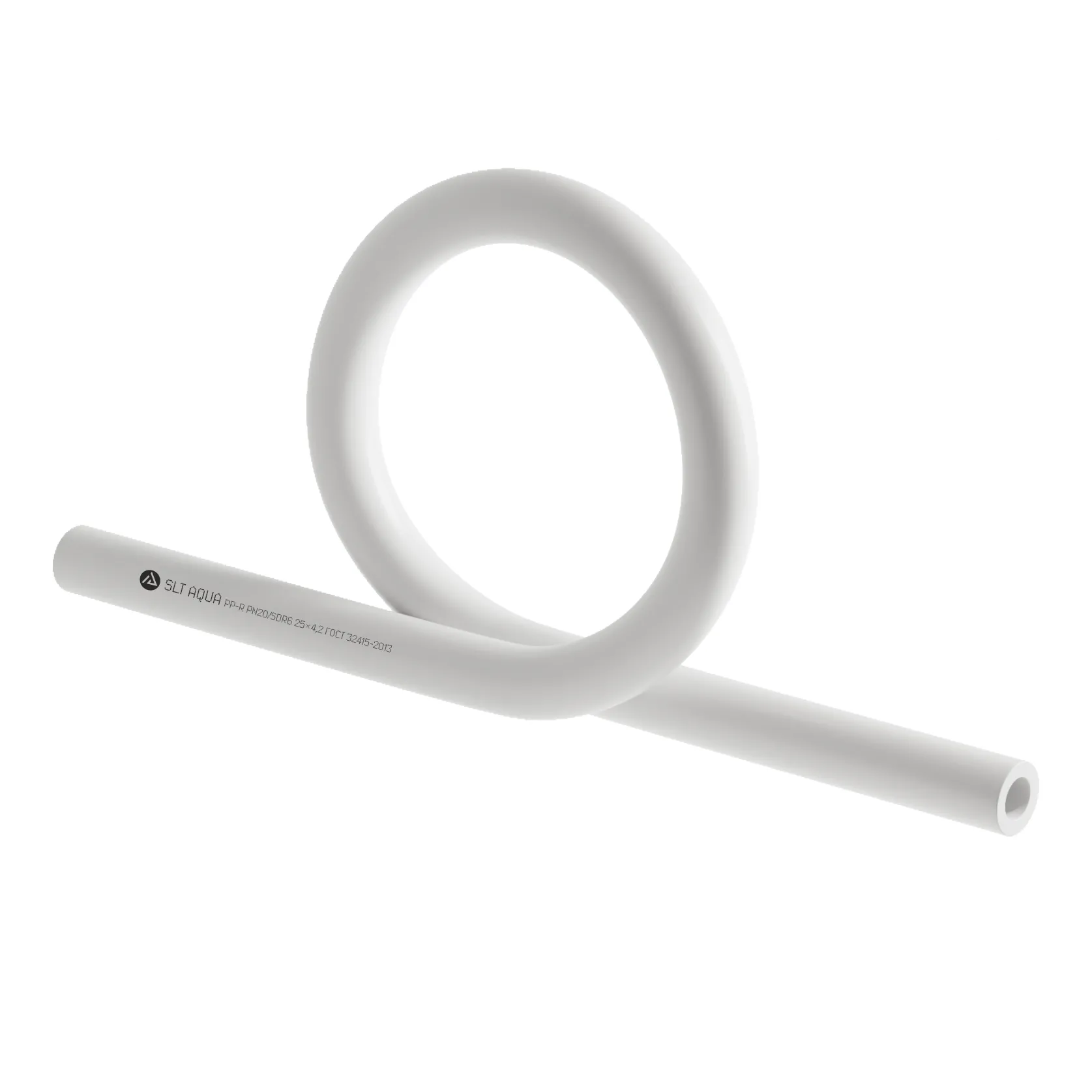

Компенсационная петля ПП-Р. Важный элемент системы труб и фитингов из напорного полипропилена SLT AQUA
Удивительно, как, на первый взгляд, простое устройство может облегчить эксплуатацию систем отопления или ГВС. Предлагаем рассмотреть данный фитинг с разных точек зрения, из которых наиболее важными выделим следующие: производство и применение.
1. Производство.
Компенсационная петля – простое в производстве устройство. Для её изготовления применяется труба полипропиленовая (ПП-Р, а не канализационная, естественно), выбирается она таким образом, чтобы толщина стенки была максимальной из всего размерного ряда производимых труб, так как компенсационная петля будет применяться для всех видов системы одновременно. Как правило, это труба SDR6 (PN20) без какого-либо армирования: такая труба наиболее жесткая.
Труба отрезается по размеру, причем с увеличением диаметра длина отрезка так же становится больше. Согласно формуле расчета, минимальный диаметр самой петли должен быть не меньше 8-ми диаметров трубы.
Далее все трубы помещают в ванну с горячей водой, где они нагреваются для больше пластичности. Затем сгибается вручную на специальной форме в петлю, фиксируются обычным прозрачным скотчем.
Вот и все, никакой магии.
2. Применение.
Теперь давайте вернемся к применению данного фитинга. Поскольку мы знаем, что любая полипропиленовая труба, как и полимерные трубы в целом, склонны к увеличению длины с ростом температуры материала, то это расширение нужно компенсировать. Да, у армированных труб линейное удлинение гораздо ниже, но на протяженных участках без поворотов это удлинение надо обязательно учитывать.
Ниже дана таблица, показывающая какое именно линейное удлинение может быть компенсировано с помощью петли:
| |||||||||||
16 | 20 | 32 | 40 | ||||||||
80 | 65-70 | 55 | 45 | ||||||||
Зная величину (а она является величиной расчетной), которую нужно компенсировать, подбирается петля на соответствующий прямой участок. Если существуют повороты трассы, отводы и т.д., то, как правило, эти места сами по себе являются компенсаторами. В любом случае подбор, расстановка и монтаж данных фитингов должен осуществляться специалистами – в противном случае итоговый результат может неприятно вас удивить.
В целом вот так. Два не менее интересных раздела о том, как должна быть подобрана и установлена компенсационная петля читайте по ссылке.
