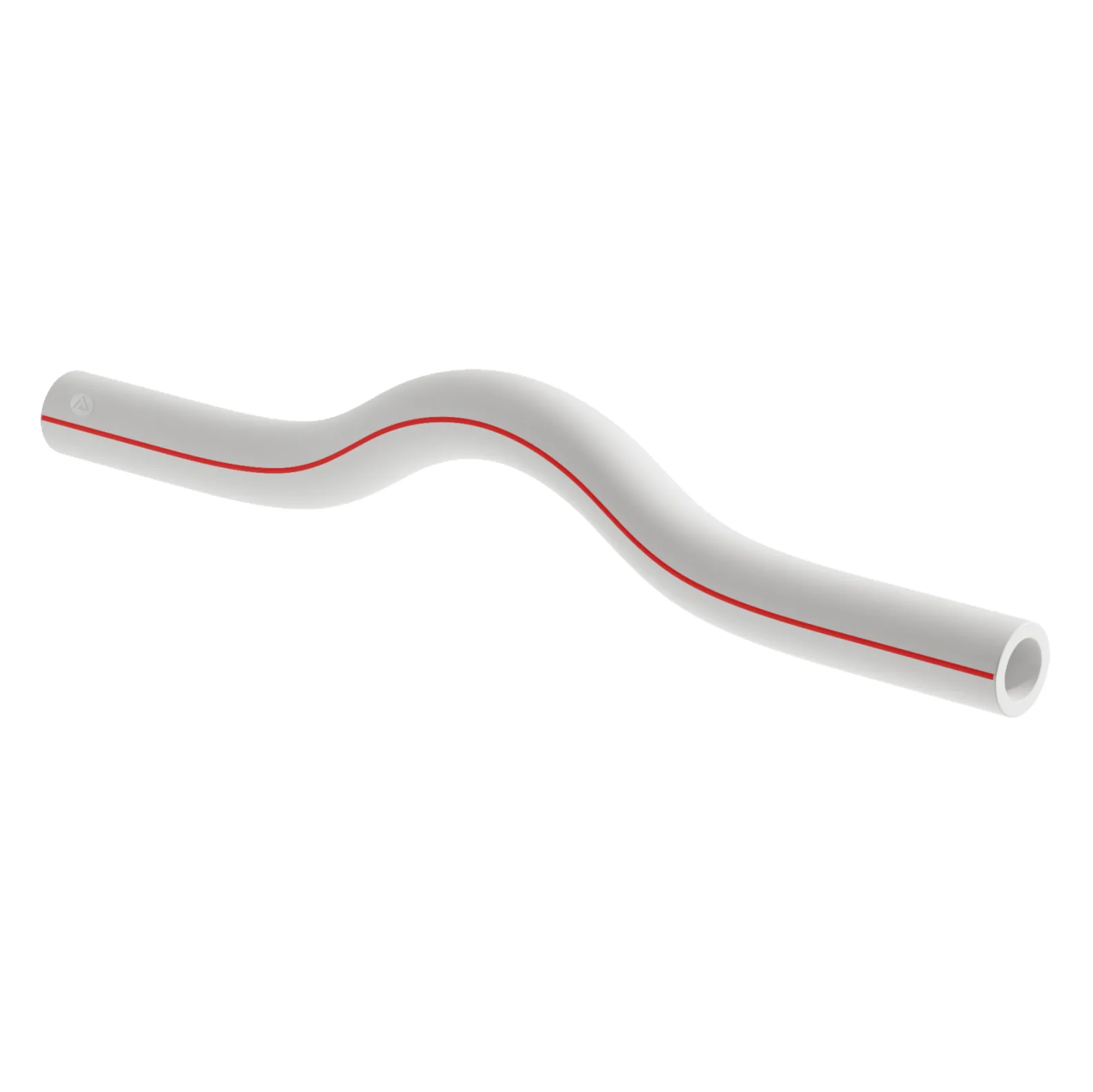

Обвод ППР Ø20, SLT AQUA

Перекрещивание или обвод полипропиленовый, SLT AQUA

Проблематика

Представьте страшную картину – вы монтируете трубу ППР и вдруг, подойдя к искомому месту, обнаруживаете, что здесь на том же уровне уже проходит еще одна труба. Как же быть в такой ситуации? Что же, расскажем, как решают на практике данный вопрос монтажники и как это сделать проще, а главное - правильнее.

Пути решения

Итак, при монтаже создалась ситуация, когда трубопроводы пересекаются на одном уровне. Каковы будут варианты дальнейших действий?

 Чтобы одна труба обошла другую можно:

- Можно просто проложить одну трубу над другой, но тогда получатся длинные пологие участки трубы, что не очень хорошо. На полу, в толстом слое стяжки еще сойдет. Но на стене – ни в коем случае!

- Иной вариант -  взять несколько отводов соответствующего диаметра с углом поворота в 45 градусов. Несколько точек пайки  - и готово. Но не все так безоблачно, у данного метода есть и недостатки: много точек сварки, которые могут потечь; большие временные затраты; вероятность заужения или полного перекрытия проходного сечения.  Как мы видим, все-таки не самый правильный способ;

- А вот и всецело верное решение. Как Вы уже, уверены, догадались, нужно использовать обвод полипропиленовый. Данные фитинги могут быть как раструбными, так и чешско-немецкой классикой в виде обвода, который присоединяется к трубе соединительными муфтами. Различие в такой модификации обусловливается исключительно  маркой производителя.

Варианты применения

Ниже размещены изображения, которые наглядно показывают возможные варианты применения полипропиленового обвода.
