Описание

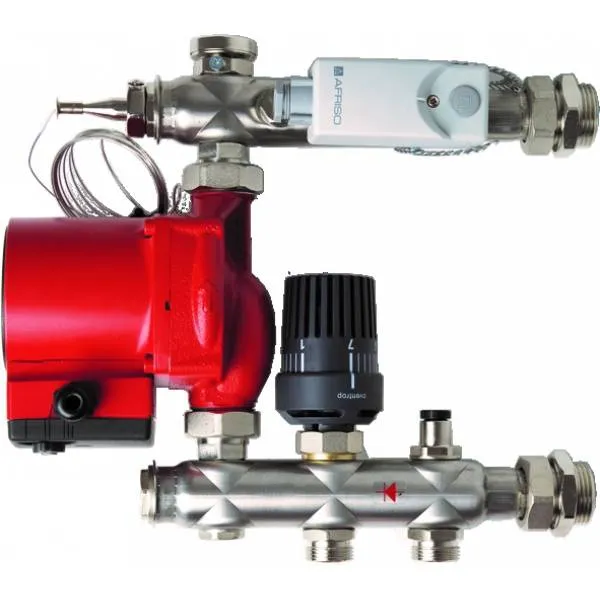

Группа автономной циркуляции FBR позволяет подключить наполное отопление к высокотемпературным системам. Предназначены для циркуляции теплоносителя и поддержания постоянной температуры подающей линии в низкотемпературных системах отопления (например теплого пола).
Термостатическая головка на смесительном клапане устанавливает желаемую температуру подачи в пределах от 20º С до 50º С. При этом температура котловой воды должна быть на 10-15º С выше желаемой температуры теплых полов.
Все группы циркуляции FBR подходят для соединения с распределительными коллекторами HK и FBH.
Основными отличительными чертами данной группы автономной циркуляции являются:
Это отсутствие обратной линии (байпаса);
Накладной термометр для измерения температуры;
Подключения "снизу" диаметрами 3/4" НР типа "евроконус";
Подпор обратной линии осуществляется с помощью встроенного вентиля.
Характеристики
Монтажная высота - 360 мм;
Монтажная длина - 300 мм;
Монтажная глубина - 140 мм;
Количество отопительных контуров - от 2-х до 12-ти;
Максимальная мощность - 18 кВт;
Максимальное давление - 6 бар;
Kvs - 3,16 м3/ч;
Диапазон регулирования - от 20º С до 50º С;
Сторож температуры - 60º С;
Длина насоса - 130 мм (3-х ступенчатое регулирование);
Класс энергопотребления - D;
Питание - 220 В.
Комплектность
Термостатический клапа интегрированный в распределительную балку из нержавеющей стали;
Термостатическая головка с датчиком температуры (2 м), диапазон регулирования от 20º С до 50º С;
Балансировочный вентиль интегрированный в колектор из нержавеющей стали;
Циркуляционный насос GRUNDFOS UPSO 15-55 (с кабелем);
Накладной термометр;
Обратный клапан интегрирован в распределительную балку из нержавеющей стали;
Сторож максимальной температуры GAT/7HS;
Две EPDM прокладки 1";
Инструкция по монтажу;
Паспорт на изделие.
Указания
Применение группы автономной циркуляции FBR-M1-6 возможно в шкафах для скрытого и наружного монтажа глубиной не менее 110 мм при положении клемной коробки насоса на 6 или 12 часов.
Подключение первичного контура: 3/4" наружная резьба (евроконус), подходит для компрессионного соединения.
Подключение вторичного контура: 2 ниппеля 1" с наружной резьбой.
