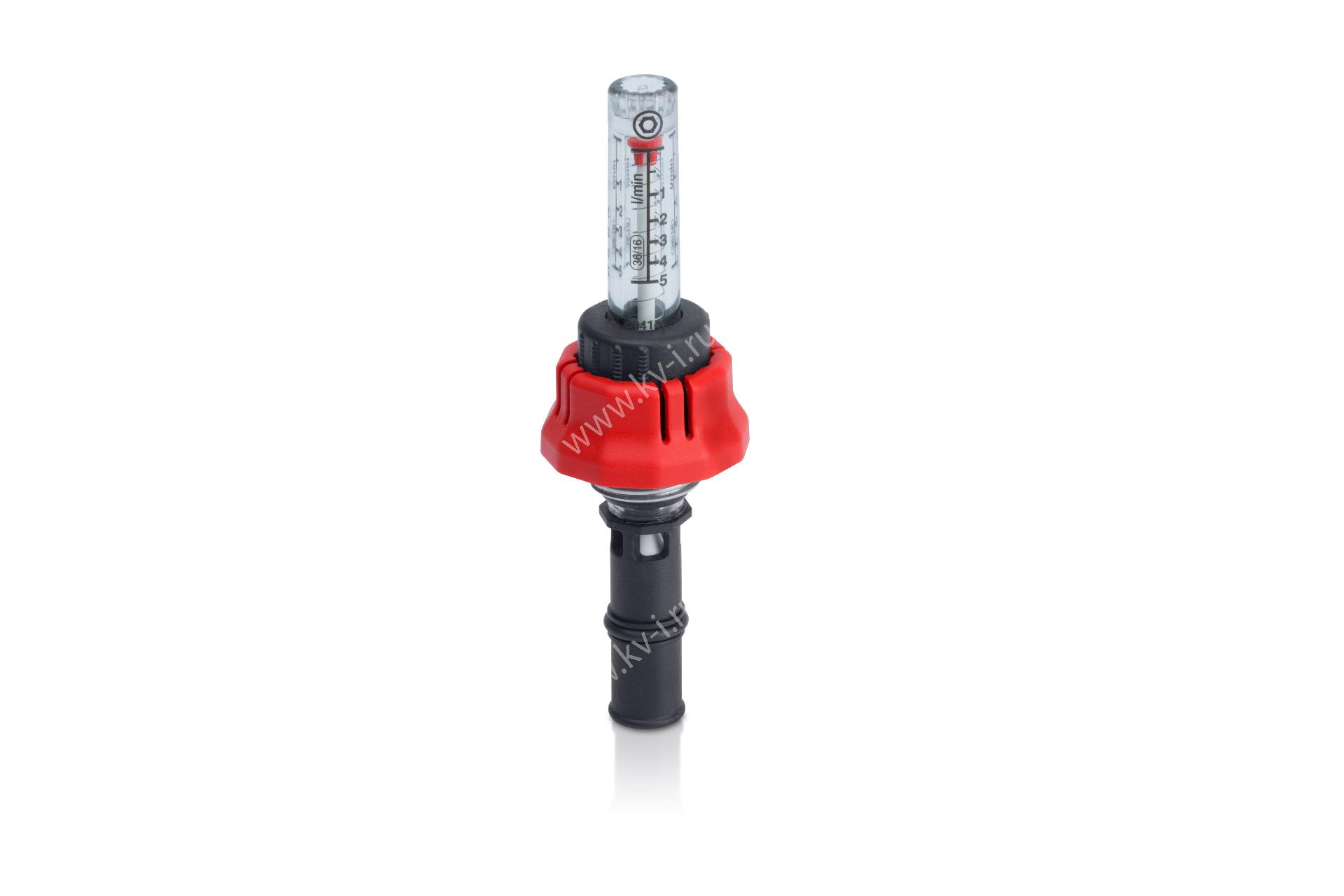

Расходомер, HANSA

Расходомер, HANSA

Подходит для всего ряда распределительных коллекторов HANSA из нержавеющей стали, а точнее для 3-х моделей: HK 55, FBH 53 и FBH 63.

Это простое устройство, которое позволяет задать определенную пропускную способность для каждой ветки теплых полов. Основная идея состоит в том, что для системы напольного отопления есть 4 важных параметра, которые нужно знать и учитывать:

• Расход теплоносителя (должен быть в диапазоне от 0 до 5 л/мин);
• Рекомендуемая скорость теплоносителя для системы теплых полов (от 0,2 до 0,5 м\с);
• Диаметр трубопровода;
• Теплоотдача.

Максимальная скорость теплоносителя должна быть не больше 0,5 м/с. А можно ли сделать скорость больше?.. Можно, только в том случае съем тепла уменьшится и соответственно разница температуры (ΔT) между подающим и обратным трубопроводами станет минимальной. А оптимально - когда между ними есть разница ΔT 20º С.

Так вот, учитывая рекомендуемую скорость и максимальный расход через наши расходомеры, получим внутренний диаметр трубопровода, равный 15 мм. Если добавим толщину стенки 2 мм или 2,2 мм, то получим наружный диаметр трубопровода -19 мм и 19,4 мм. Т.е. ближайший будет - 20 мм.

Если ли Вы спросите: а есть варианты коллекторов, обладающих расходомерами с большей пропускной способностью, то ответ будет простой: для них пришлось бы брать и трубы диаметрами больше 20 мм. А таких теплых полов не делают.

Предлагаем перейти к настройке расходомеров.

Перед началом гидравлической регулировки необходимо полностью открыть все термостатические и ручные вентили на регулируемом контуре (разумеется, при работающем циркуляционном насосе). Вращением колеса регулировки устанавливается требуемый расход для контура в л/мин (желательно, расход через отопительный контур записать, а до этого рассчитать). Количество пропускаемого теплоносителя считывается на шкале расходомера. По окончанию настройки всей системы крайне необходимо проконтролировать первые настройки и при отклонениях обязательно откорректировать.

Внимание! Для регулирования расхода нужно вращать только колесо ручной регулировки и не крутить прозрачный указатель расхода! Сервисные работы вести только при сброшенном давлении!

Теперь по пунктам:

• Потянуть предохранительное кольцо расходомера HANSA наверх;
• Стопорное и предохранительное кольца выкрутить наверх;
• Настроить требуемый расход колесом регулировки;
• Стопорное и предохранительное кольца закрутить до упора;
• Предохранительное кольцо опустить вниз.

Расход настроен!
