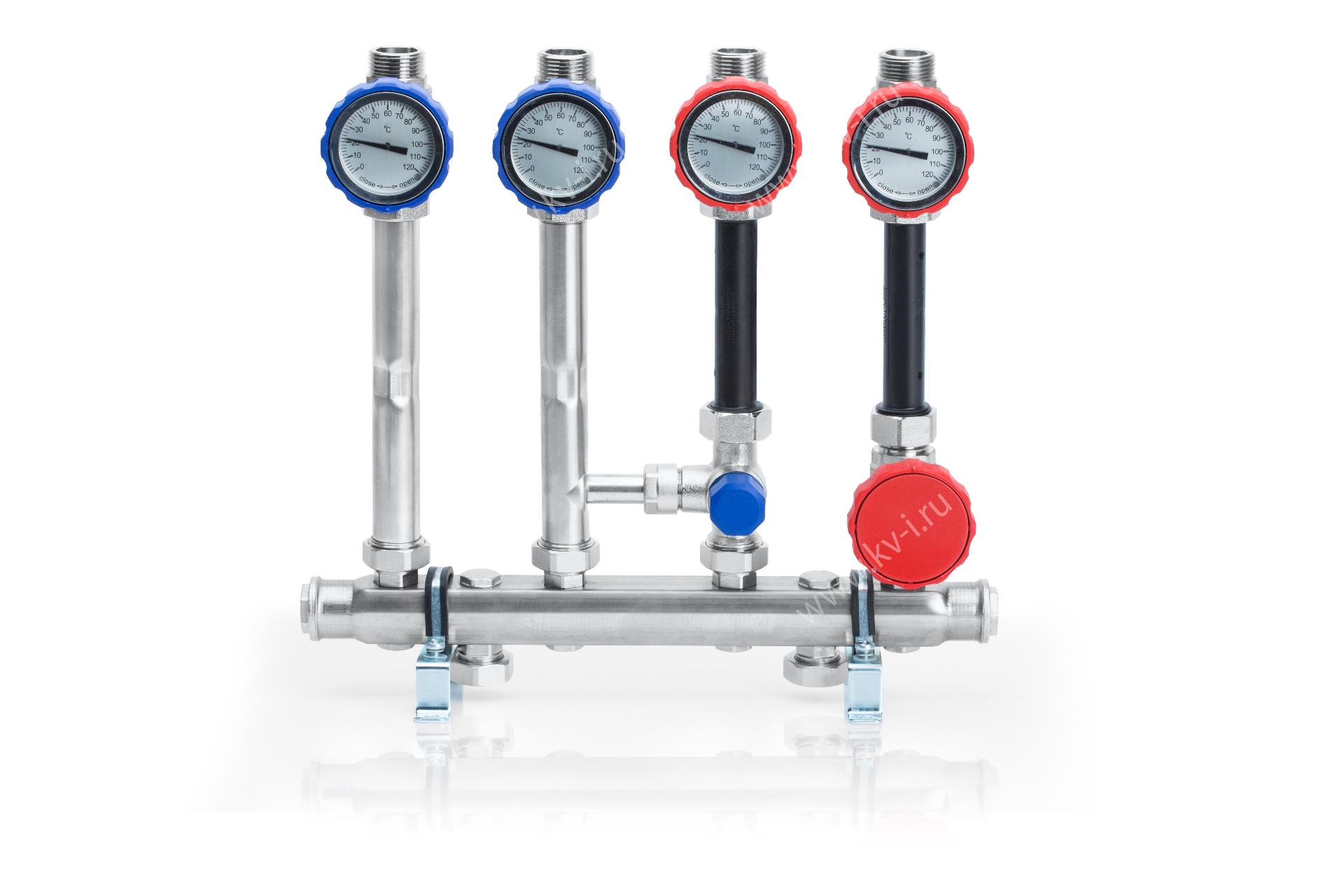

Насосно-смесительная группа Mix-Unit WFK-0 с гидрострелкой (без насоса), HANSA

Насосно-смесительная группа Mix-Unit, модель WFK-0, HANSA

Применяйте это высококлассное оборудование от производителя HANSA не только с настенными котлами, но и с напольными. Основные параметры, предрасполагающие к использованию группы - мощность не превышает 50 кВт  при ΔT 20º С, при наличии собственного насоса в котле.

Распределительный коллектор данной модели выполнен из нержавеющей стали с диаметром 40 мм. Данный коллектор не имеет внутренней перегородки, тем самым сам выполняет функцию гидравлического разделителя (гидрострелки).

С одной стороны проходит подающий поток теплоносителя, а с другой - обратный. На коллекторе установлены две насосные группы: HANSA UK-0 - для радиаторного отопления без смесителя, и FW-0 – смесительная для теплых полов, с функцией поддержания постоянной температуры подающий линии.

Сравниваем

Расскажем, в чем можно выиграть, если традиционное решение заменить новым, при котором компактная насосно-смесительная группа WFK-0, HANSA покажет себя во всей красе.

Для сравнения с классическим решением возьмем: распределительный коллектор на 2 выхода: HKV-2, насосные группы UK-O и FW-0, а также настенные консоли WH.

Общая стоимость данного комплекта будет равна 40 348 рублей.

Аналог в виде WFK-0 – 25 249 рублей.

Вот и тема для диалога с заказчиком появляется.

Характеристики

• Межосевое расстояние: 100 мм;
• Максимальное рабочее давление 6 бар;
• Максимальная рабочая температура 100º С;
• Распределительный коллектор из нержавеющей стали X5CrNi18-10 (AISI 304) диаметром 40х1,5 мм;
• Максимальный расход теплоносителя через коллектор при скорости 1 м/с = 2,14 м³/час;
• Максимальный расход теплоносителя через прямой контур 1,5 м³/ч при ΔT= 20K до 35 кВт Kvs=11 м³/ч;
• Максимальный расход теплоносителя через смесительный контур 0,86 м³/час при ΔT 10º С до 10 кВт (Kvs 1,84 м³/час);
• Температура смесительного контура регулируется бесступенчато посредством термостатической головки в пределах от 20º С до 50º С (возможна установка термоголовки с диапазоном до 70º С);
• Насосная группа поставляется с пластиковыми вставками без насоса. Монтажная длина насоса L = 130 мм х 1’’;
• на обратной и подающей линии установлены шаровые краны Ду25 с термометром 0-120° С;
• Подключение со стороны котла: подающей и обратной линии через накидные гайки (американки) 1”. Подключение со стороны системы отопления: наружная резьба 1”;
• Длина: 370 мм/ Ширина: 420 мм/ Вес: 5.2 кг.

Комплект поставки

• 4 шаровых крана DN25 с встроенными в рукоятку термометрами;
• 2 хомута с комплектом дюбелей и шурупов;
• В насосной группе установлен распорный элемент 130 мм вместо насоса;
• Присоединительная резьба насоса 1";
• Трехходовой смеситель DN20;
• Термостатическая головка 20-50 °С.

Примечание

• Присоединение компактной насосно-смесительной группы HANSA Mix Unit модель WFK-0 со стороны котла: накидными гайками 1" ВР с плоским уплотнением;
• Присоединение компактной насосно-смесительной группы HANSA Mix Unit модель WFK-0 со стороны систем отопления: наружная резьба 1".
