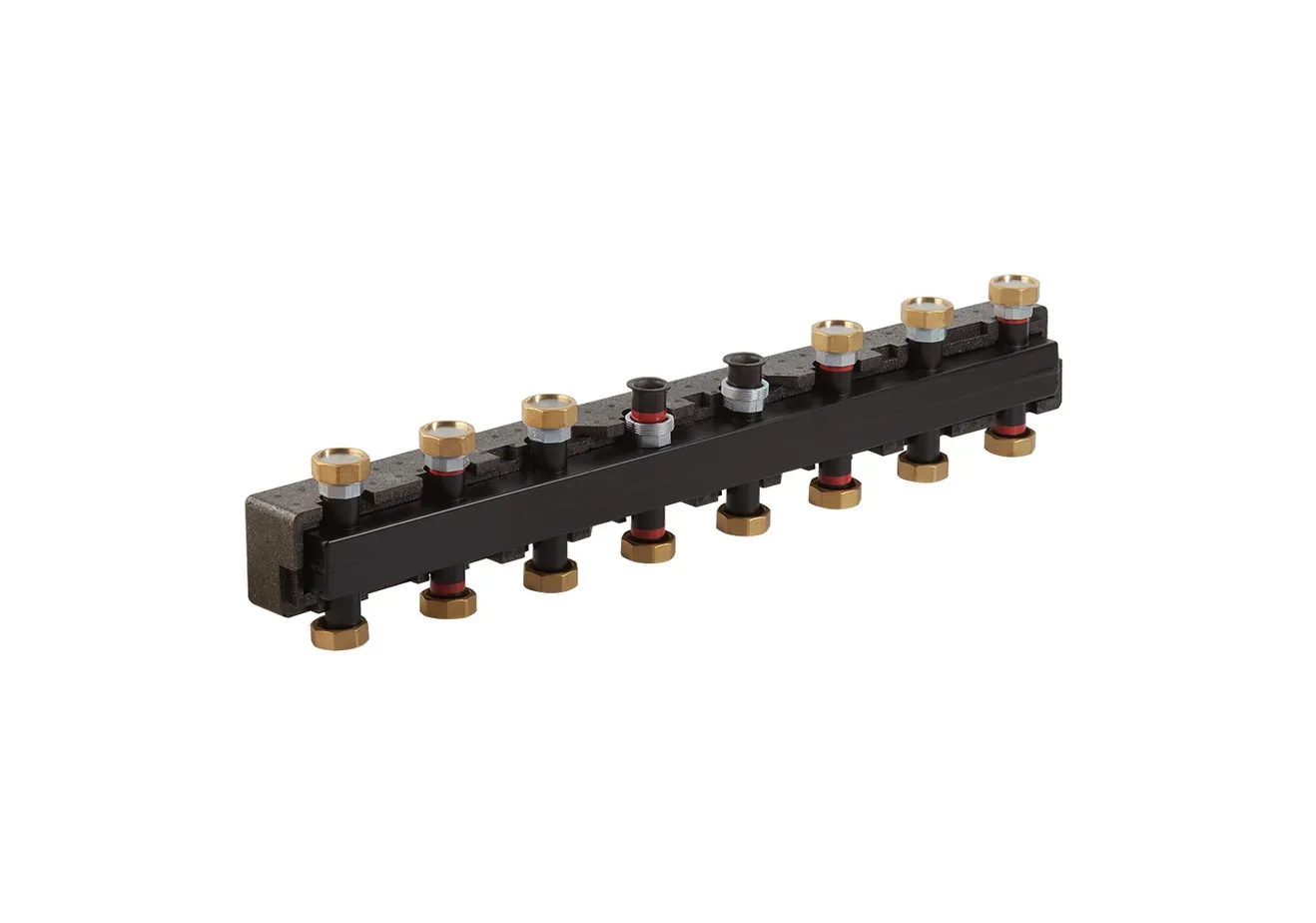

Распределительный коллектор Meibes 8-го поколения на 5-7 отопительных контуров.
Предназначен для распределения теплоносителя, поступающего от источника (например отопительного котла) между контурами.
Настенный коллектор Meibes выполнен из черной стали и рассчитан до 7 отопительных контуров. Распределительные коллекторы Поколения 8 поставляются в собранном виде, опрессованные на заводе, с упаковкой и документацией на русском языке. В комплекте также поставляется съемная EPP-изоляция и комплект накидных гаек и уплотнений.
Основная область применения настенных коллекторов Meibes: котельные установки, в которых теплоноситель необходимо раздавать на несколько потребителей тепла (контуров) с разными параметрами: расход теплоносителя, гидравлическое сопротивление, температурный график.
Отопительная система должна быть закрытой – без открытого доступа атмосферного воздуха к теплоносителю. Максимальный расход теплоносителя через тракт коллектора «Поколение 8» не должен превышать величину 3 куб.м/ч. Коллектор представляет собой гидравлический разделитель, который предотвращает воздействие насосов потребителей тепла на котловые насосы и наоборот.
Максимальное рабочее давление отопительной системы не должно превышать 6 бар, максимальная температура теплоносителя – до +110 оС;
Верхнее подключение коллекторов – G 1"1/2 подача справа (накидная гайка). Нижнее подключение – G 1"1/2 плоское уплотнение (наружная резьба);
Межосевое расстояние между отвода коллектора составляет 125 мм;
Расчетная мощность: 85 кВт (при ΔТ=25 К) и 70 кВт (при ΔТ=20 К).
Монтаж коллектора осуществляется на стене с помощью кронштейнов. Кронштейны и крепеж идут в комплекте.
