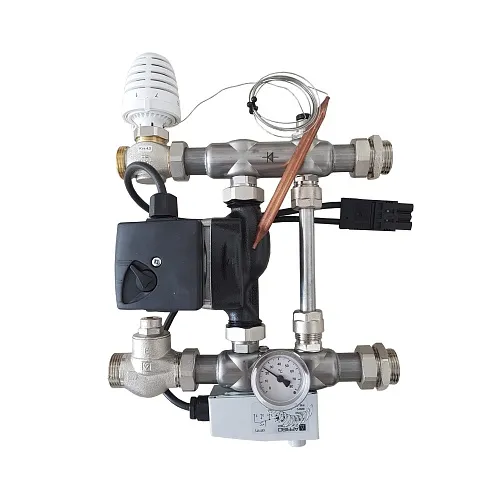

Группа автономной циркуляции Mix-M FBR-M3-6 (с насосом Grundfos UPSO 15x55), HANSA

Описание

Группа автономной циркуляции FBR позволяет подключить наполное отопление к высокотемпературным системам. Предназначены для циркуляции теплоносителя и поддержания постоянной температуры подающей линии в низкотемпературных системах отопления (например теплого пола).

Термостатическая головка на смесительном клапане устанавливает желаемую температуру подачи в пределах от 20º С до 50º С. При этом температура котловой воды должна быть на 10-15º С выше желаемой температуры теплых полов.

Данная группа имеет повышенную пропускную способность..

Все группы циркуляции FBR подходят для соединения с распределительными коллекторами HK и FBH.

Основными отличительными чертами данной группы автономной циркуляции являются:

• обратная линия (байпас);

• подпор обратной линии осуществляется с помощью полноценного встроенного вентиля  балансировочный клапан;

• встроенный термометр для измерения температуры;

• возможность комплектации энергоэффективным насосом.



Характеристики

• Монтажная высота - 370 мм.;

• Монтажная длина - 230 мм;

• Монтажная глубина - 160 мм;

• Количество отопительных контуров - от 2-х до 12-ти;

• Максимальная мощность - 24 кВт;

• Максимальное давление - 6 бар;

• Kvs - 4,50 м³/ч;

• Диапазон регулирования -от 20º С до 50º С;

• Сторож температуры - 60º С;

• Длина насоса - 130мм (3-х ступенчатое регулирование);

• Класс энергопотребления - D;

• Питание - 220 В.

Комплектность

• Термостатический клапан Kvs - 4,50 м³/ч;

• Термостатическая головка с датчиком температуры (2м), диапазон регулирования от 20º С до 50º С;

• Балансировочный Kvs - 5,60 м³/ч;

• Циркуляционный насос GRUNDFOS 15-55 (с кабелем);

• Термометр и обратный клапан интегрированные в распределительную балку из нержавеющей стали;

• Сторож максимальной температуры GAT/7HS;

• 4 EPDM прокладки 1";

• Инструкция по монтажу;

• Паспорт на изделие;

Указания

Применение группы автономной циркуляции FBR-M1-6 возможно в шкафах для скрытого и наружного монтажа глубиной не менее 110 мм при положении клемной коробки насоса на 6 или 12 часов.

Подключение первичного контура: 1" наружная резьба 2шт., на запорно-регулирующей арматуре с плоским уплотнением.

Подключение вторичного контура: 2 ниппеля 1" с наружной резьбой.
